Rosnące wymagania trwałości, bezpieczeństwa użytkowania okien oraz odpowiedzialności producentów stolarki powodują, że badania wytrzymałościowe elementów konstrukcyjnych okna stają się standardem w procesie rozwoju produktów i kontroli technologii produkcji.
Jednym z takich testów jest badanie TBDK – badanie wytrzymałości okuć, a konkretnie zawiasu górnego, które pozwala zweryfikować nośność połączenia okucia z profilem PVC oraz wzmocnieniem stalowym w warunkach obciążenia.
Badanie to ma szczególne znaczenie w kontekście trendu w nowoczesnej architekturze – rosnących ciężarów skrzydeł, nowych materiałów profili oraz zróżnicowanych technologii mocowania okuć stosowanych przez producentów okien i drzwi balkonowych.
Opis podstawowy badania TBDK
Badanie TBDK koncentruje się na ocenie wytrzymałości połączenia górnego zawiasu z profilem ramy lub narożnikiem ramy. Kluczowym celem jest określenie, czy zastosowana technologia produkcji oraz sposób mocowania zapewniają bezpieczne przenoszenie sił działających na skrzydło podczas eksploatacji.
Badanie wykonywane jest na próbkach reprezentujących rzeczywistą technologię produkcji producenta stolarki – wraz z rzeczywistymi wzmocnieniami, wkrętami, dodatkowymi elementami montażowymi oraz sposobem przygotowania otworów pod wkręty.
Istotne jest także uwzględnienie wariantów najmniej korzystnych, np.: brak śrub w profilu wzmacniającym, częściowe mocowanie, różne konfiguracje wzmocnień w profilach PVC.

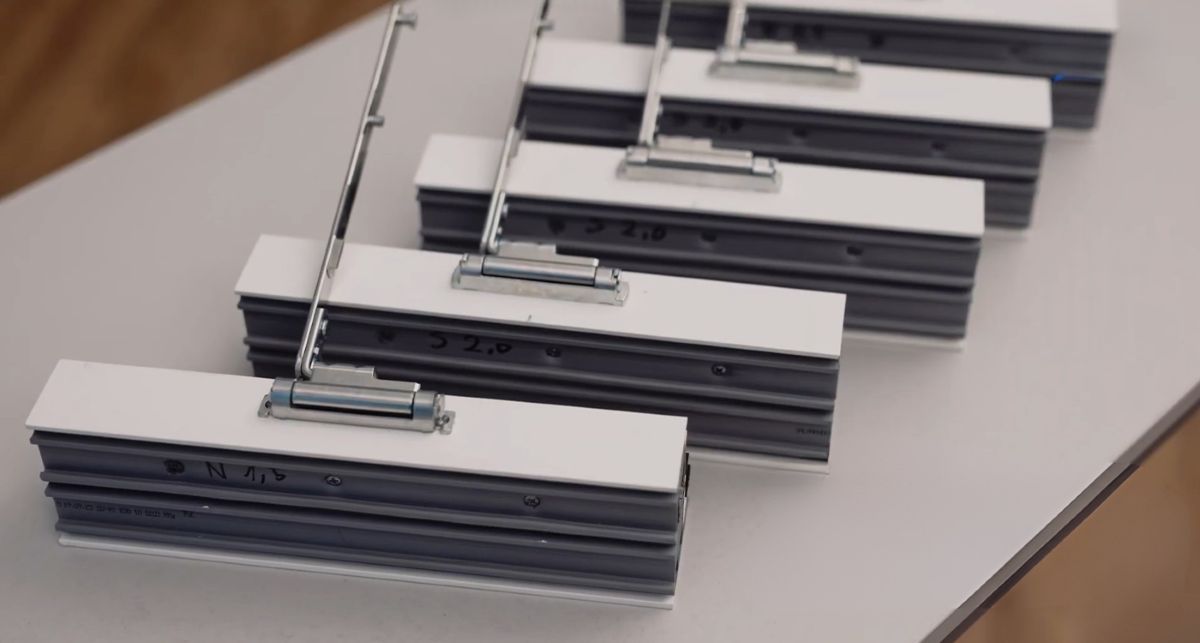

Przygotowanie próbek – odwzorowanie realnej produkcji
Warunkiem wiarygodności wyników jest właściwe przygotowanie próbek. Standardowo wymagane jest minimum 5 identycznych próbek, a w przypadku potrzeby wyznaczenia sił granicznych – dodatkowe próbki testowe.
Przed badaniem próbki muszą być złożone na minimum 8 godzin w temperaturze 15–30°C, co pozwala ograniczyć wpływ warunków środowiskowych na wyniki testu.
Dokumentacja próbek powinna zawierać m.in.:
- dokładny opis zastosowanych okuć i ich konfiguracji,
- parametry profilu i wzmocnień,
- informacje o maksymalnym ciężarze skrzydła,
- szczegóły dotyczące śrub,
- sposób wykonania połączenia (np. z nawiercaniem lub bez).
Tak szczegółowa dokumentacja pozwala jednoznacznie powiązać wynik badania z konkretną technologią produkcji.
Korzyści z przeprowadzania badań TBDK dla producentów stolarki
- Kontrola technologii produkcji
Badanie pozwala potwierdzić, że rzeczywista technologia montażu okuć zapewnia wymagane parametry wytrzymałościowe.
- Optymalizacja konstrukcji i kosztów
Dzięki badaniom możliwe jest ograniczenie błędu wymiarowania wzmocnień, optymalizacja liczby i typu wkrętów, dobór właściwej technologii przygotowania otworów montażowych.
- Minimalizacja ryzyka reklamacji
Zweryfikowanie połączenia zawias–profil PVC a wkręty i wzmocnienie stalowe pozwala ograniczyć ryzyko luzu na połączeniach, uszkodzeń w eksploatacji, problemów przy dużych ciężarach skrzydeł.
- Wsparcie w certyfikacji i dokumentacji technicznej
Po uzyskaniu pozytywnego wyniku, wystawiany jest certyfikat dla badanej kombinacji.
- Bezpieczeństwo użytkownika końcowego
Wytrzymałość połączeń zawiasowych ma bezpośredni wpływ na stabilność pracy skrzydła, bezpieczeństwo użytkowania, trwałość całej konstrukcji okiennej.
Znaczenie badań TBDK w kontekście rozwoju stolarki
Współczesna stolarka to coraz większe skrzydła, nowe materiały profili oraz rosnące wymagania dotyczące energooszczędności i szczelności. W efekcie rosną również obciążenia przenoszone przez elementy okuć.
Badanie TBDK umożliwia producentom okien bezpieczne wdrażanie nowych rozwiązań technologicznych. Jest istotnym narzędziem w procesie projektowania, kontroli i optymalizacji technologii produkcji stolarki okiennej i drzwiowej. Dzięki odwzorowaniu rzeczywistych warunków montażu pozwala na rzetelną ocenę wytrzymałości połączeń zawiasowych.
Dla producentów oznacza to nie tylko większe bezpieczeństwo konstrukcji i użytkowników wyprodukowanego przez nich okna, ale również możliwość optymalizacji kosztów, ograniczenia ryzyka reklamacji oraz budowania przewagi technologicznej na rynku.
