Na Antarktydzie nie ma miejsca na kompromisy. Wiatr do 200 km/h, zasolone powietrze, wysoka wilgotność i długotrwałe mrozy wymagają rozwiązań, które gwarantują trwałość i szczelność przez lata – bez możliwości łatwego serwisu. W takich warunkach pracują okna drewniane firmy M&S KAPEJA wyposażone w profile uszczelniające Deventer.
Ponad 15 000 km drogi z Polski na Wyspę Króla Jerzego pokonały okna wyprodukowane przez firmę M&S KAPEJA przeznaczone do nowej siedziby Polskiej Stacji Antarktycznej im. Henryka Arctowskiego. To jedna z najbardziej wymagających lokalizacji budowlanych na świecie, zrealizowanych przez polskich producentów. W specjalnej konstrukcji okiennej zastosowano m.in. czteropoziomowy system uszczelnień Deventer, opracowany pod indywidualny wariant technologiczny okna.
Warunki, które definiują projekt
Inspiracją w konstrukcji okien były rozwiązania okrętowe. Jednym z nich jest specjalne obicie z blachy, będącej stopem aluminium i miedzi, zapewniające odporność na korozję i ekstremalne warunki pogodowe. Również sposób otwierania na zewnątrz sprawia, że przy silnym naporze wiatru skrzydło jest dociskane do ościeżnicy, co zwiększa szczelność całego układu.
„Okna w stacji badawczej na Antarktydzie muszą sprostać skrajnie trudnym warunkom środowiskowym, obejmującym wiatry o prędkości dochodzącej do 200 km/h, bardzo niskie temperatury, wysoką wilgotność oraz zasolenie. Już na etapie projektowania przyjęto założenie, że kluczowym parametrem technicznym będzie odporność na obciążenie wiatrem, ponieważ to ona w największym stopniu wpływa na bezpieczeństwo użytkowania, szczelność oraz trwałość całej konstrukcji” – wyjaśnia Szymon Kapeja, właściciel firmy M&S KAPEJA z Inowrocławia.
System Deventer podporządkowany szczelności
W projekcie wykorzystano profile uszczelniające Deventer: S 6600e, S 7672 oraz S 7891. Wykonane z termoplastycznego elastomeru TPE, zostały dopasowane do niestandardowej konstrukcji i zaprojektowane tak, że po zamocowaniu listwy przymykowej wkręty pozostają ukryte. Cztery poziomy uszczelnienia oraz ich umiejscowienie poza bezpośrednią ekspozycją na warunki atmosferyczne pozwoliły stworzyć stabilny, wielobarierowy układ szczelności.
„Konstrukcja okna została zaprojektowana w taki sposób, aby wszystkie uszczelki były izolowane od bezpośredniego wpływu warunków zewnętrznych. Mimo to materiały uszczelniające musiały jednocześnie zachować elastyczność w bardzo niskich temperaturach, wykazywać odporność na starzenie i promieniowanie UV, cechować się wysoką trwałością mechaniczną oraz odpornością na wilgoć i zasolenie” – podkreśla Szymon Kapeja.
Profile uszczelniające Deventer wykonane są z termoplastycznego elastomeru TPE, odpornego na ekstremalne temperatury w zakresie od –40°C do +180°C, promieniowanie UV i ozon. Zapewniają optymalną równowagę między elastycznością a trwałością mechaniczną. Materiał gwarantuje również dobrą kompatybilność z powłokami lakierniczymi – akrylowymi, wodorozcieńczalnymi, alkidowymi, poliuretanowymi i epoksydowymi.
„Wymiana uszczelek w warunkach antarktycznych byłaby niezwykle trudna i kosztowna logistycznie, dlatego już na etapie projektowym zdecydowano o zastosowaniu najwyższej jakości materiałów” – wyjaśnia Szymon Kapeja.
Ekstremalne wymagania techniczne
Okna o grubości konstrukcyjnej 120 mm zostały wyposażone w pakiety szybowe z szybą antywłamaniową P4 o grubości 60 mm i wklejane na stałe w celu uzyskania maksymalnej wodoszczelności. Zastosowano w nich także także specjalne rozwiązania odwodnieniowe dostosowane do nietypowych kątów nachylenia okien. Okna spełniają wymagania klasy C3 w zakresie odporności na obciążenie wiatrem, osiągają Uw = 0,9 W/m²K. Każdy typ przeszedł pełny cykl badań w Laboratorium Techniki Budowlanej: testy wodoszczelności, odporności wiatrowej oraz weryfikację współczynnika przenikania ciepła.
Realizacja Polskiej Stacji Antarktycznej im. Henryka Arctowskiego na Antarktydzie pokazuje, że odpowiednia konstrukcja okna, a także przemyślany system uszczelnień jest podstawą niezawodności i trwałości okien nawet w najbardziej ekstremalnym klimacie na świecie.
Zdjęcia:

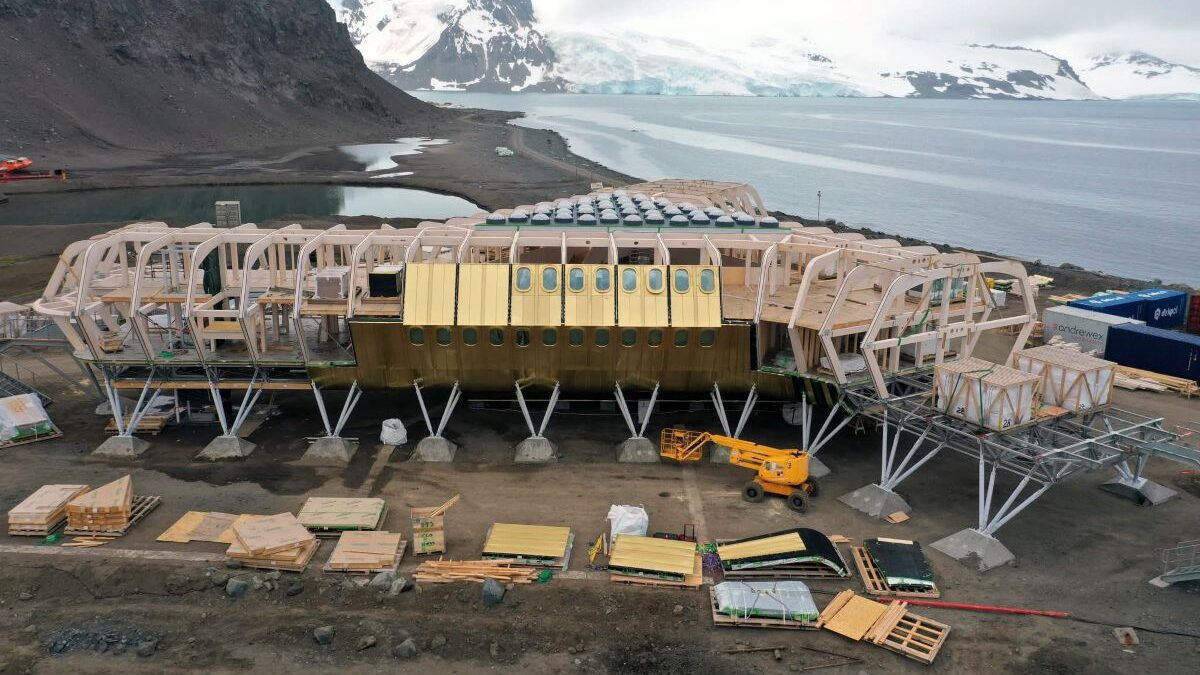

Szczelność w warunkach ekstremalnych. Polska Stacja Antarktyczna im. Henryka Arctowskiego wyposażona z okna drewniane M&S KAPEJA z profilami uszczelniającymi Deventer.
Ponad 15 000 km drogi z Polski na Antarktydę pokonały w lutym okna drewniane M&S Kapeja przeznaczone do nowej siedziby Polskiej Stacji Antarktycznej im. Henryka Arctowskiego. To jedna z najbardziej wymagających lokalizacji budowlanych na świecie zrealizowanych przez polskich producentów.

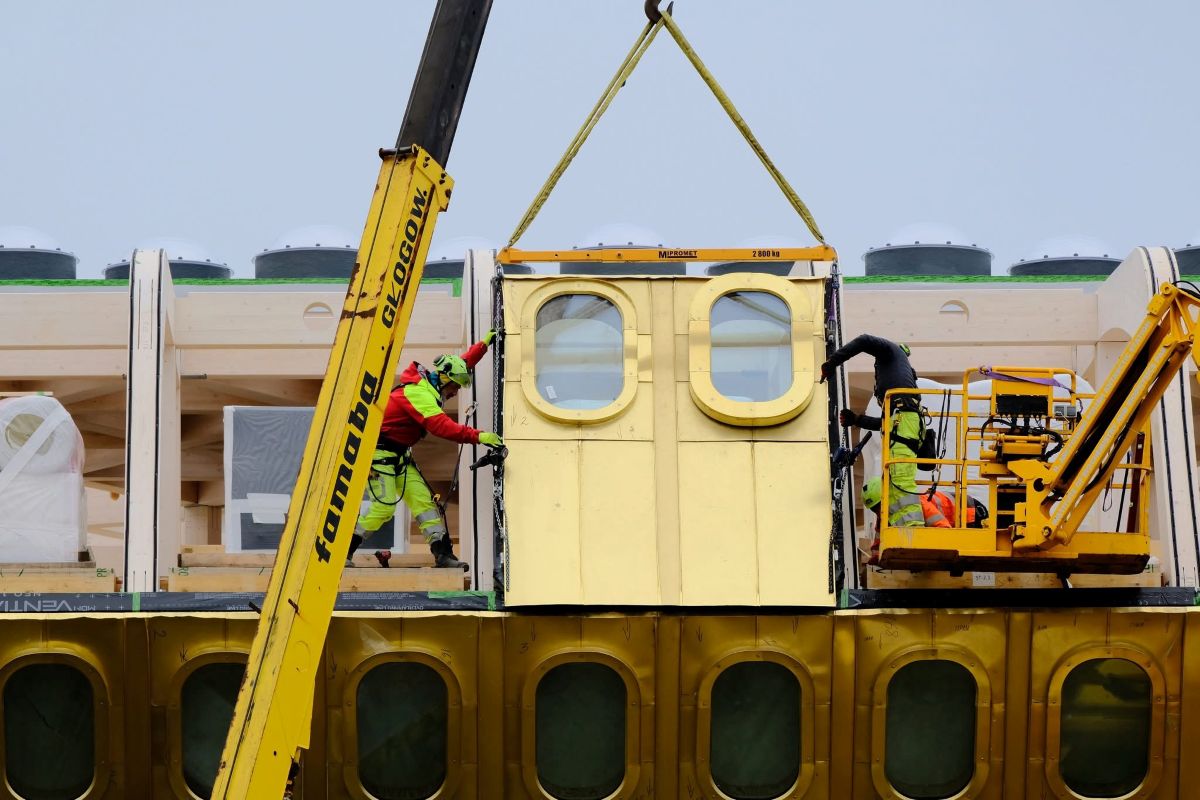

Okna zostały zaprojektowane jako konstrukcja niestandardowa, inspirowana rozwiązaniami okrętowymi. Otwieranie na zewnątrz sprawia, że przy silnym naporze wiatru skrzydło jest dociskane do ościeżnicy, co zwiększa szczelność całego układu.

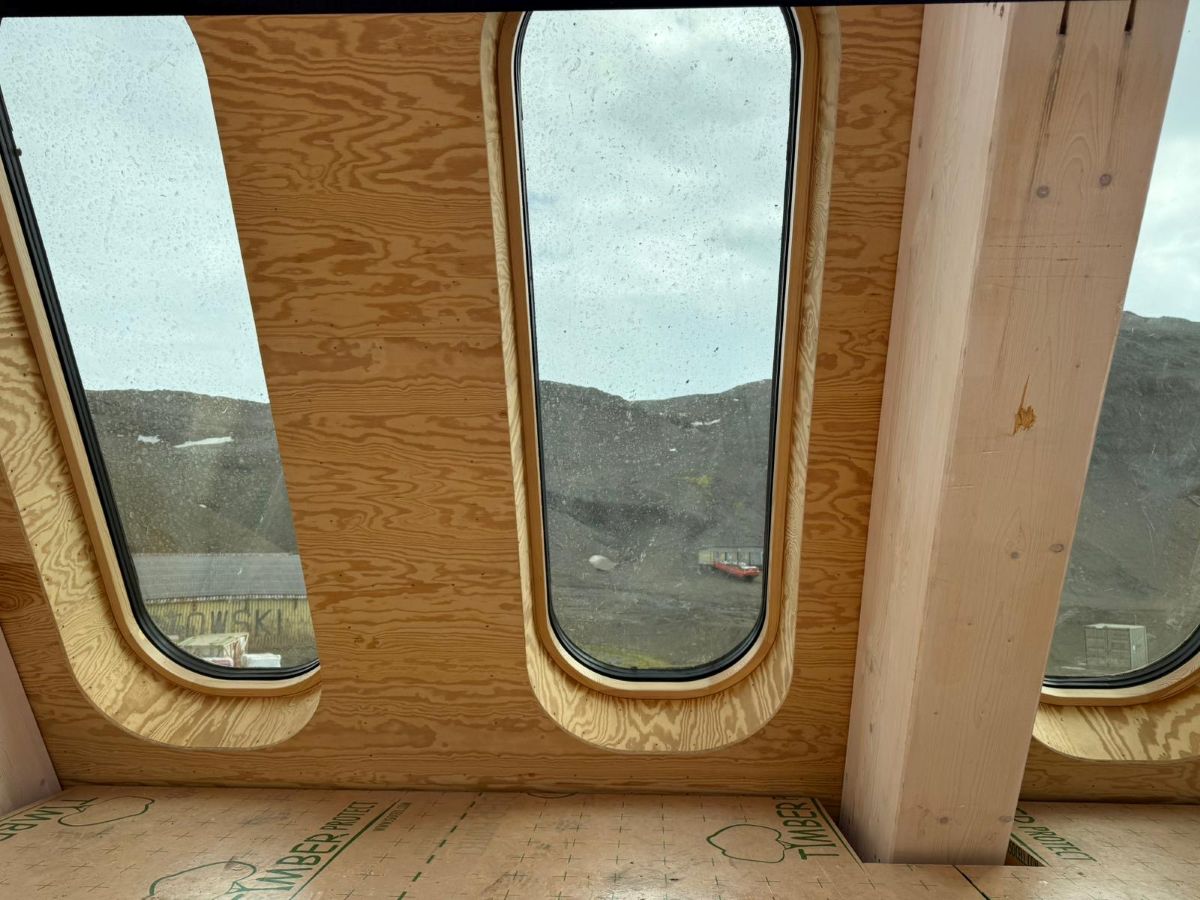

Okna MS Kapeja spełniają wymagania klasy C3 w zakresie odporności na obciążenie wiatrem, osiągają Uw = 0,9 W/m²K. Każdy typ przeszedł pełny cykl badań w Laboratorium Techniki Budowlanej: testy wodoszczelności, odporności wiatrowej oraz weryfikację współczynnika przenikania ciepła.

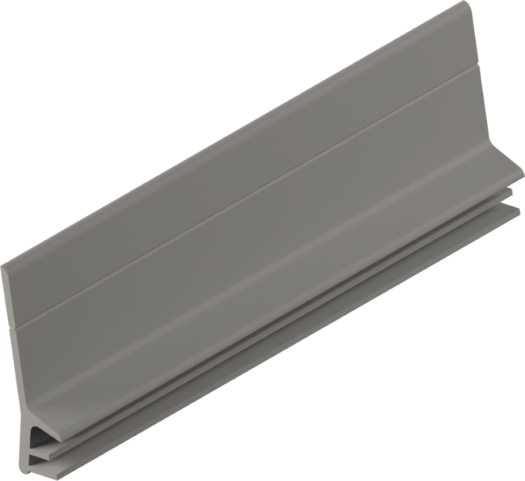

Uszczelka Deventer 6600 e, gwarantuje maksymalną szczelność oraz wyraźnie lepszą odporność na zacinający deszcz. Po zamocowaniu listwy przymykowej wkręty pozostają estetycznie ukryte, co podnosi walory wizualne produktu. Dodatkową zaletą jest możliwość oderwania części uszczelki, dzięki czemu można ją dopasować do luzu okuciowego 4 mm lub 12 mm.
