W pierwszej części naszej analizy („Czy całkowite uszczelnienie połączenia okna z murem ma sens?”) zwracaliśmy uwagę na podstawowe zasady prawidłowego montażu oraz znaczenie szczelności złączy. Dziś przyglądamy się bliżej samej przegrodzie zewnętrznej budynku – bo to właśnie jej integralność i poprawne zaprojektowanie detali decydują o tym, czy inwestycja pozostanie bezpieczna i komfortowa w długim okresie użytkowania.
W poprzednim materiale pokazaliśmy, że odpowiednio zaprojektowane uszczelnienie (zgodnie z zasadą: wewnątrz szczelniej niż na zewnątrz) ma ogromne znaczenie i zapowiedzieliśmy, że przyjrzymy się praktyce – gdzie najczęściej pojawiają się błędy i jak ich unikać. Dziś rozwijamy ten wątek, analizując detale decydujące o szczelności przegród zewnętrznych.
Przegroda to nie tylko ściana i okno
Nowoczesne okna i ściany spełniają rygorystyczne wymagania w zakresie izolacyjności cieplnej i akustycznej, odporności na opady atmosferyczne czy szczelności powietrznej oraz dyfuzyjnej. Problem zaczyna się jednak tam, gdzie oba te elementy łączą się ze sobą. Różnice w przewodnictwie cieplnym i właściwościach fizycznych mogą prowadzić do mostków termicznych, zawilgocenia, a w konsekwencji – pojawienia się pleśni. To właśnie połączenia okno–mur stają się najczęściej słabym ogniwem całej przegrody. Dlatego ich poprawne zaprojektowanie i wykonanie to jeden z najważniejszych warunków trwałości budynku.
Pozycja okna w murze – gdzie najczęściej popełnia się błędy?
Jednym z podstawowych aspektów montażu okien jest ich umiejscowienie w murze. Jeśli zostanie ono zamontowane zbyt blisko zewnętrznej krawędzi nieocieplonej ściany jednowarstwowej, ciepłe i wilgotne powietrze z wnętrza zetknie się z wychłodzoną powierzchnią ościeża. Skutkiem utrzymywania się zbyt wysokiego poziomu wilgotności względnej lub wręcz stanu długotrwałej kondensacji pary wodnej na wychłodzonych ścianach, jest pojawienie się (równolegle do okna) charakterystycznej smugi pleśni. To wyraźny sygnał, że temperatura powierzchniowa ościeża jest zbyt niska (nie spełnia wymaganego współczynnika temperaturowego fRsi ≥ 0,72) i że połączenie warstwy termoizolacyjnej okna z murem zostało zaplanowane w niewłaściwym miejscu.Aby uniknąć tego problemu, niezbędne jest precyzyjne wyznaczenie położenia okna w ościeżu na podstawie izoterm i analizy poziomów wilgotności. Niestety, podczas termomodernizacji aspekt ten bywa pomijany, zwłaszcza gdy wymiana okien i ocieplenie ściany odbywają się w różnych etapach. Inwestor nie ma świadomości, że modernizacja rozłożona na wiele etapów, rozciągniętych mocno w czasie, może mieć negatywne skutki. Szczególnie problematyczne są wówczas połączenia w strefie nadproży i w dolnej części ramy.

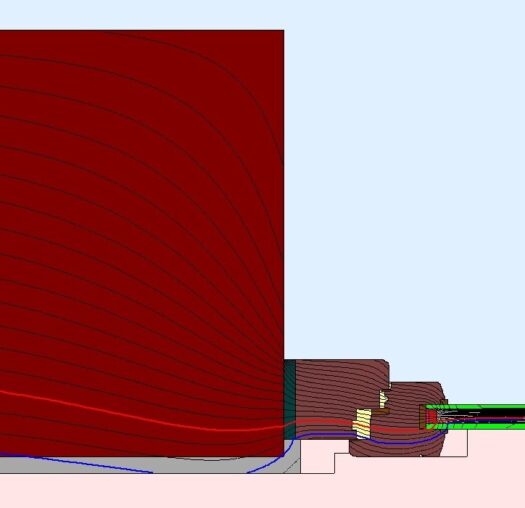

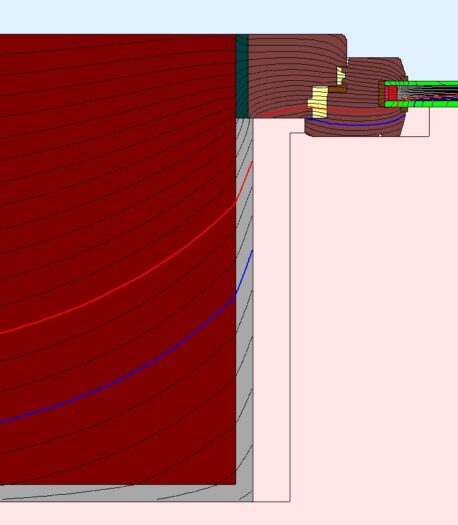

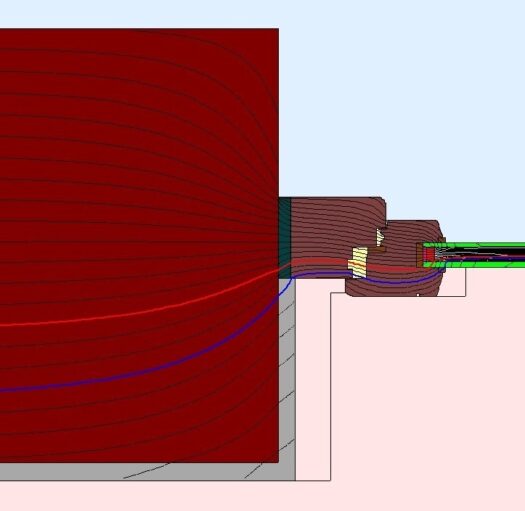

Przebieg izoterm 10°C i 13°C na połączeniu okna z murem w przypadku różnego umiejscowienia okna (na zewnątrz licująco (pierwszy od lewej), pośrodku (drugi od lewej), wewnątrz licująco (trzeci od lewej)).

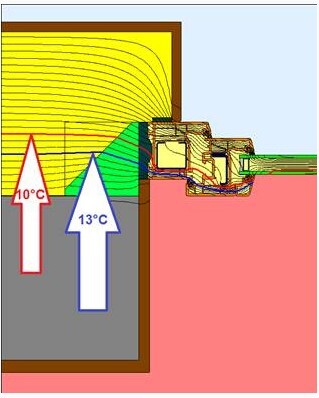

Nawet przy oknie umiejscowionym mocno do wewnątrz, w nieocieplonej, jednowarstwowej ścianie, może powstać most termiczny. (czwarta grafika od lewej) Przewidywalny skutek: pleśń we wnęce okiennej.
Szczelność powietrzna – największe wyzwanie
Podczas montażu okna i związanym z tym doborem materiałów zagrożeniem jest brak szczelności powietrznej w obrębie połączenia okna z murem. To miejsca trudne do późniejszej kontroli, ponieważ nieszczelności są niewidoczne po zakończeniu prac wykończeniowych. Tymczasem to właśnie nimi przedostaje się wilgotne powietrze z pomieszczeń, które skrapla się wewnątrz szczeliny okiennej, powodując zawilgocenie i degradację materiałów, utratę parametrów izolacyjnych, a w konsekwencji również powstawanie pleśni.
Aby temu zapobiec, należy zastosować zasadę wewnątrz szczelniej niż na zewnątrz, czyli maksymalne ograniczenie przenikania powietrza i pary od strony pomieszczenia, przy jednoczesnym umożliwieniu jej ujścia na zewnątrz.Systemy illbruck realizują tę zasadę poprzez trójwarstwowe uszczelnienie złącza:
- od wewnątrz – szczelne powietrznie, spowalniające dyfuzję pary wodnej,
- w warstwie środkowej – izolacja cieplna i akustyczna,
- od zewnątrz – warstwa otwarta dyfuzyjnie, odporna na opady i czynniki atmosferyczne.
Szczelność powietrzna i dyfuzyjna – dwa różne pojęcia
W praktyce branżowej często myli się pojęcia szczelności powietrznej (EN 12114) i dyfuzyjnej (DIN 4108-3). Tymczasem to właśnie zrozumienie różnicy pomiędzy konwekcją a dyfuzją decyduje o prawidłowym doborze materiałów.
Dolne połączenie okna z murem – newralgiczny detal
Praktyka pokazuje, że szczególnym wyzwaniem jest prawidłowe wykonanie dolnego połączenia okna z murem. W tym miejscu niemal zawsze pojawia się mostek termiczny, widoczny na termogramach w postaci charakterystycznego „świecenia”. Problem ten wynika głównie z kolejności prac na budowie – w momencie osadzania okna nie ma jeszcze ułożonej termoizolacji, a co za tym idzie, także parapet nie jest zamontowany. Szczególne trudności pojawiają się, gdy okno instaluje się w płaszczyźnie termoizolacji, czyli przed licem ściany. W takiej sytuacji istnieje wysokie ryzyko uszkodzenia całej konstrukcji.

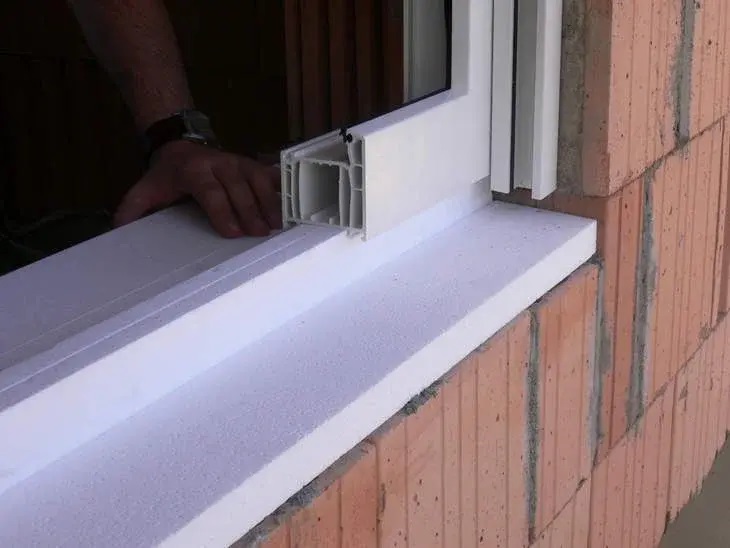

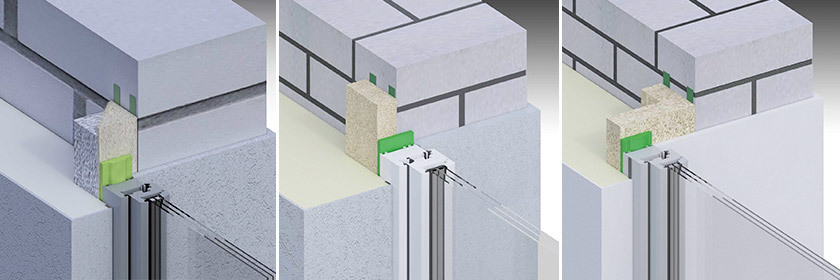

Rozwiązanie stanowią profile instalacyjne Illbruck wykonane z materiałów izolacyjnych (np. purenit, XPS). Przenoszą one ciężar okna, poprawiają przebieg izoterm i minimalizują ryzyko powstawania mostków termicznych i zapewniają trwałość całej konstrukcji. Dzięki temu połączenie staje się bezpieczne zarówno pod względem konstrukcyjnym, jak i energetycznym.
Kompletne rozwiązania eliminują ryzyko błędów
Trwałe i skuteczne uszczelnienie nie jest dziełem przypadku, zaczyna się od rzetelnego planowania i dobrej komunikacji wszystkich uczestników procesu budowlanego. Błędy pojawiają się najczęściej nie na etapie samego montażu, lecz dużo wcześniej, gdy brakuje świadomej decyzji dotyczącej doboru odpowiednich rozwiązań. Dlatego tak istotne jest stosowanie kompletnych systemów uszczelnień illbruck, które zapewniają kompatybilność materiałów i minimalizują ryzyko pomyłek. W praktyce najwięcej problemów wynika z niewłaściwego użycia folii – te przeznaczone tylko do wnętrza lub tylko na zewnątrz bywają stosowane odwrotnie, co prowadzi do zatrzymywania wilgoci w złączu. Rozwiązaniem są innowacyjne folie illbruck o zmiennym współczynniku Sd, które można stosować zarówno od wewnątrz, jak i na zewnątrz, bez ryzyka błędnej aplikacji. To właśnie takie detale sprawiają, że proces montażu staje się nie tylko łatwiejszy, ale przede wszystkim bezpieczny i długotrwale skuteczny.
Skuteczne produkty i rozwiązania illbruck

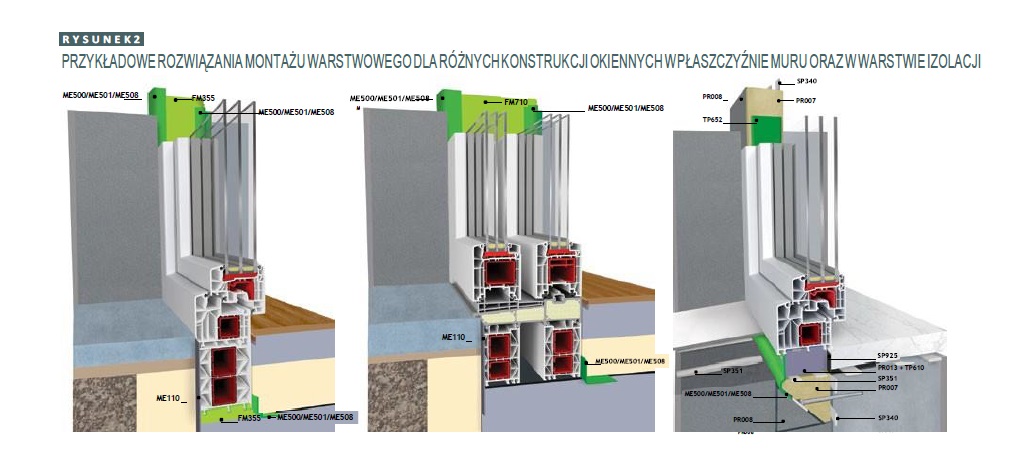

Detale systemowe illbruk przeznaczone do montażu okien zostały opracowane w oparciu o wymagania zawarte w podręczniku RAL, który precyzyjnie określa zasady prawidłowego uszczelnienia złącza:
- od wewnątrz – szczelność powietrzna oraz ograniczenie przenikania pary wodnej,
- w warstwie środkowej – izolacja termiczna i akustyczna,
- od zewnątrz – warstwa otwarta dyfuzyjnie, odporna na opady i warunki atmosferyczne.
Produkty illbruck – taśmy rozprężne, membrany, piany, powłoki czy uszczelniacze – zostały zaprojektowane tak, aby spełniać te wymagania i tworzyć trwały, trójwarstwowy system uszczelnienia połączenia okna z murem. Dzięki temu zapewniają pełną funkcjonalność złącza, kontrolowaną dyfuzję pary wodnej na zewnątrz oraz bezpieczeństwo użytkowania zgodne z najwyższymi standardami branżowymi.
Planowanie i wykonanie – wsparcie ekspertów illbruck
Zbyt często podczas termomodernizacji popełnia się błędy wynikające z braku koordynacji, np. wymienia się okna bez jednoczesnego ocieplenia ściany. Skutkuje to niepożądanymi efektami, których można by uniknąć dzięki wcześniejszemu zaplanowaniu prac.
Eksperci illbruck wspierają inwestorów, projektantów i wykonawców na każdym etapie realizacji:
- doradzają przy doborze odpowiednich systemów
- pomagają w planowaniu szczegółowych detali
- udostępniają sprawdzone rozwiązania i instrukcje montażu.
To podejście gwarantuje, że budynek pozostanie wolny od szkód na lata, a reputacja wykonawcy będzie rosnąć wraz z satysfakcją inwestora.
Illbruck – systemy uszczelnień, które zapewniają trwałość, szczelność i oszczędność energii
Nawet najlepsze okno nie spełni swoich funkcji bez prawidłowego uszczelnienia połączenia z murem. To właśnie w tym miejscu powstają mostki termiczne, dochodzi do zawilgoceń i kondensacji pary wodnej, które sprzyjają rozwojowi pleśni i obniżają trwałość konstrukcji. Przepisy jasno określają wymagania dotyczące przepuszczalności powietrza, wodoszczelności oraz minimalnej temperatury wewnętrznej powierzchni przegrody, gwarantującej bezpieczeństwo użytkowników. Kompleksowe systemy illbruck, dobrane na zasadzie „wewnątrz szczelniej niż na zewnątrz”, pozwalają te wymagania spełnić w praktyce. Dzięki taśmom rozprężnym, foliom o zmiennym współczynniku Sd, profilom instalacyjnym z purenitu czy specjalistycznym membranom, złącze okno–mur staje się trwałe, odporne na wilgoć i pozbawione mostków cieplnych. To rozwiązanie, które chroni zdrowie domowników, zwiększa komfort akustyczny i cieplny oraz pozwala realnie obniżyć rachunki za ogrzewanie, zapewniając wieloletnią niezawodność budynku.
