Od teleskopów po domki typu tiny house – Swisspacer Air pokazuje, jak wszechstronnie można wykorzystać kontrolowane wyrównywanie ciśnienia. Swisspacer rozszerza teraz wsparcie dla producentów szyb zespolonych w zakresie oznakowania CE. Firma pomaga odpowiednim producentom praktycznie wdrożyć niezbędne wymagania w oparciu o istniejącą Europejską Ocenę Techniczną ETA-21/0964, bez konieczności ponownego przechodzenia całego procesu oceny.

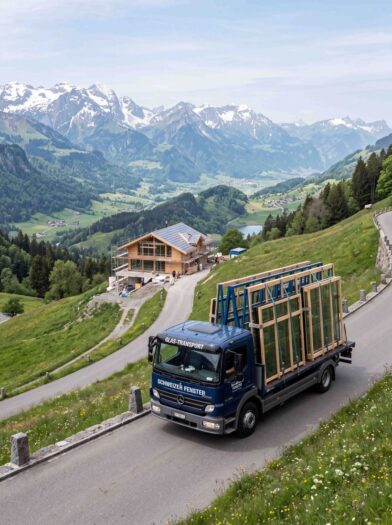

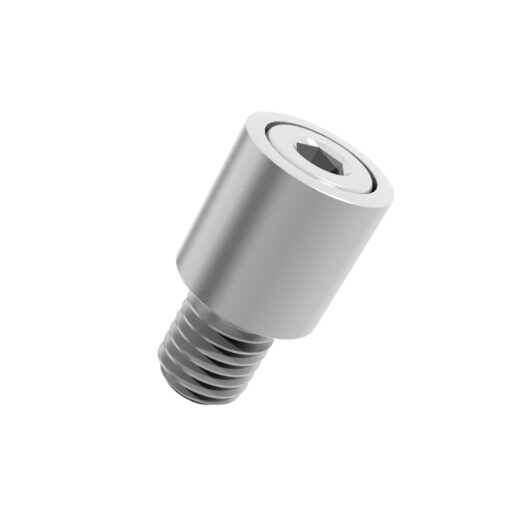

Różnice wysokości, zmienne warunki klimatyczne czy transport przeszkleń mogą powodować znaczne różnice ciśnienia między przestrzenią międzyszybową a otoczeniem. Skutki sięgają od widocznych odkształceń szyb po większe obciążenia mechaniczne całej szyby zespolonej. Swisspacer Air to trwałe rozwiązanie wyrównujące ciśnienie w takich zastosowaniach. Specjalna membrana dodatkowo zapobiega przedostawaniu się do przestrzeni międzyszybowej nadmiaru wilgoci.
Jak różne bywają wymagania, pokazują dwa zastosowania, które na pierwszy rzut oka niewiele łączy: precyzyjne zespoły zwierciadeł do międzynarodowego projektu teleskopowego oraz mobilne domki tiny house, które podróżują między wybrzeżem a górami.
Od szyb zespolonych do teleskopów

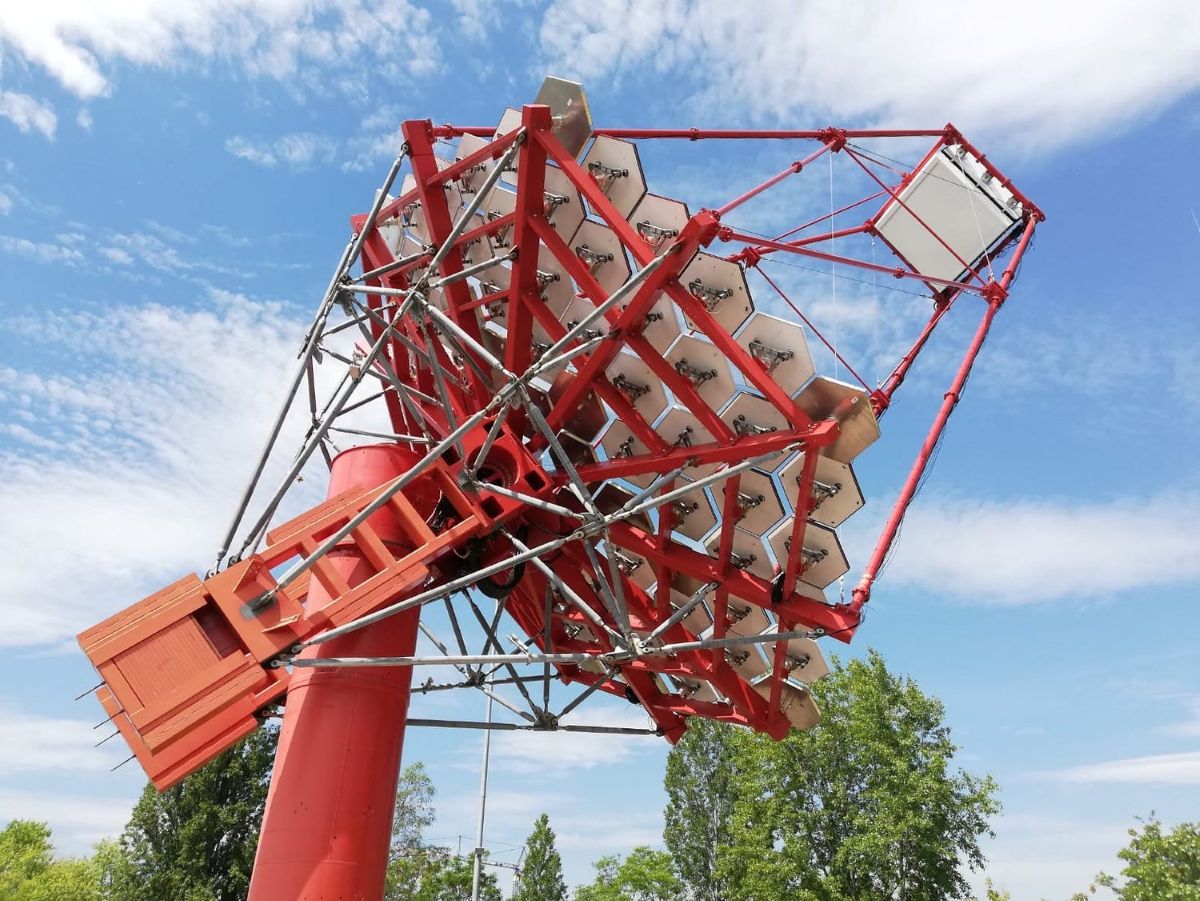

Wyjątkowe zastosowanie wyprowadza Swisspacer Air poza klasyczne szyby zespolone: technologia ma trafić do zespołów zwierciadeł w teleskopach średniej wielkości obserwatorium Cherenkov Telescope Array Observatory (CTAO). Ten międzynarodowy projekt badawczy powstaje na La Palmie i w Chile. Jego celem jest obserwacja wysokoenergetycznego promieniowania gamma pochodzącego z kosmosu.
Teleskopy średniej wielkości należą do kluczowych instrumentów obserwatorium. Ich reflektory o średnicy ok. dwunastu metrów składają się z licznych, bardzo precyzyjnych modułów zwierciadlanych. Rejestrują one słabe błyski światła, które powstają, gdy cząstki o wysokiej energii z kosmosu uderzają w ziemską atmosferę.
Żeby pomiar się udał, geometria zwierciadeł musi być zachowana z jak największą dokładnością, bo nawet najmniejsze odkształcenia pogarszają parametry optyczne. Tymczasem szczelnie zamknięte moduły są podczas transportu i późniejszej eksploatacji narażone na trudne warunki klimatyczne, które mogą powodować różnice ciśnienia w ich wnętrzu.
Tu właśnie wchodzi Swisspacer Air: technologia ma zostać zintegrowana z modułami zwierciadlanymi, aby umożliwić kontrolowane wyrównywanie ciśnienia, a tym samym pomóc w zachowaniu ich precyzyjnej geometrii. To, co w szybie zespolonej prowadzi do widocznych odkształceń i większych obciążeń mechanicznych, w przypadku precyzyjnej powierzchni optycznej ma szczególnie poważne skutki.
Technologia opracowana pierwotnie z myślą o przeszkleniach architektonicznych znajduje więc zastosowanie w zupełnie nowej dziedzinie. Jej działanie zbadano już w komorze klimatycznej w symulowanych warunkach. Pierwsza partia testowych zwierciadeł jest obecnie przygotowywana do wysyłki do Chile, gdzie zaplanowano montaż na prototypowych teleskopach.
Mobilna architektura między wybrzeżem a górami

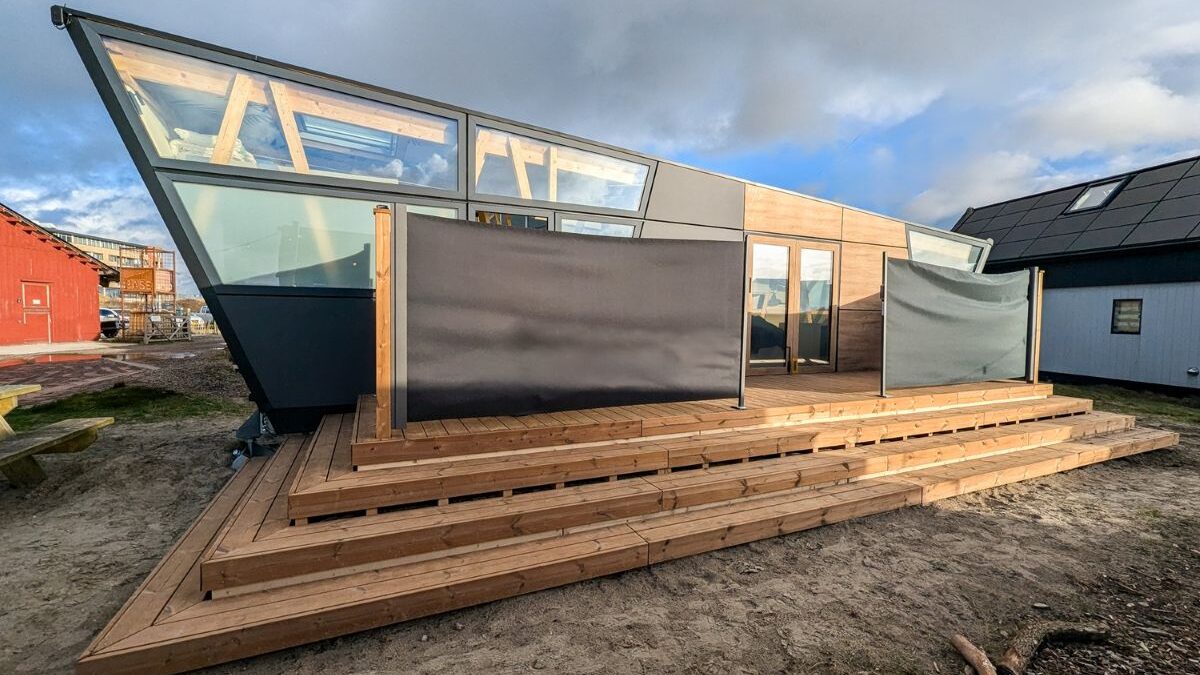

Bliżej klasycznego zastosowania szyb zespolonych jest przykład firmy TechTinyHouse. Tutaj zmiana lokalizacji jest częścią koncepcji: firma produkuje mobilne budynki, które służą m.in. jako przestrzeń mieszkalna, wystawowa lub do użytku tymczasowego.
Jeden z klientów realizuje projekty wakacyjne i hotelowe w ponad 50 lokalizacjach w Europie. Mobilne moduły są sezonowo przenoszone między regionami – z wybrzeża na przełęcze górskie, a nawet w miejsca dostępne wyłącznie promem. Warunki, na jakie narażone są duże powierzchnie przeszklone, bywają więc bardzo zróżnicowane.
Dlatego TechTinyHouse stosuje Swisspacer Air, który wyrównuje różnice ciśnienia w przestrzeni międzyszybowej i zmniejsza obciążenia przeszkleń wynikające ze zmian wysokości nad poziomem morza. „Transport na różne wysokości naturalnie wiąże się z ryzykiem związanym z wyrównywaniem ciśnienia. Dzięki Swisspacer Air znaleźliśmy sposób, by wynieść naszą obietnicę jakości wobec klientów na zupełnie nowy poziom” – mówi Brendan Thome, CEO TechTinyHouse.
W przyszłości TechTinyHouse zamierza stosować to rozwiązanie nie tylko w pojedynczych, specjalnych zastosowaniach, lecz także prewencyjnie wszędzie tam, gdzie transport i użytkowanie wiążą się ze znacznymi różnicami wysokości. Projekt dobrze pokazuje, jakie korzyści dają szyby zespolone z wyrównywaniem ciśnienia, zwłaszcza w zastosowaniach mobilnych lub w zmiennych warunkach geograficznych.
Od zastosowań specjalnych do uporządkowanej drogi na rynek
Mobilny tiny house i teleskop do badania wszechświata trudno byłoby bardziej od siebie różnić. Oba przykłady pokazują jednak, że różnice ciśnienia w zamkniętych konstrukcjach mają znaczenie daleko poza klasycznymi szybami zespolonymi, i ukazują, jak wszechstronnie można wykorzystać kontrolowane wyrównywanie ciśnienia.
Dla producentów szyb zespolonych obok funkcji technicznej pojawia się jednak drugie pytanie: jak zgodnie z przepisami wprowadzić na rynek europejski szyby zespolone z wyrównywaniem ciśnienia?
Podstawę oceny takich szyb stanowi Europejski Dokument Oceny EAD 300031-00-0404, na którym opiera się ETA-21/0964 dla szyb zespolonych ze Swisspacer Air. Po spełnieniu określonych warunków odpowiedni producenci mogą korzystać z istniejącej ETA oraz powiązanych z nią wyników badań typu.
Dla producentów kluczowe jest, by droga do oznakowania CE nie wymagała nadmiernego nakładu pracy. Właśnie tu chcemy pomóc: wykorzystujemy istniejące ramy i upraszczamy procesy – mówi Julien Thiery, dyrektor ds. sprzedaży i marketingu w Swisspacer.
Nie zaczynamy od zera
Jednym z warunków jest zastosowanie kompletnego systemu Swisspacer, czyli ramek dystansowych Swisspacer wraz ze Swisspacer Air, oraz ich montaż zgodnie z obowiązującymi specyfikacjami technicznymi.
Swisspacer wspiera firmy we wdrożeniu: pomaga zrozumieć wymagania techniczne, dostosować je do konkretnych procesów produkcyjnych i włączyć do istniejącego zakładowego systemu kontroli produkcji. Także po wdrożeniu regularna kontrola jakości pomaga długofalowo spełniać wymagania techniczne i jakościowe. Jeżeli wszystkie obowiązujące warunki są spełnione, ETA-21/0964 i powiązane wyniki badań typu mogą stanowić podstawę oznakowania CE odpowiednich szyb zespolonych z wyrównywaniem ciśnienia. Odpowiedzialność za deklarację właściwości użytkowych, oznakowanie CE i zgodność gotowej szyby zespolonej pozostaje po stronie producenta.
Wsparcie wykracza więc daleko poza dostawę pojedynczego komponentu: Swisspacer towarzyszy producentom na każdym etapie – od rozwiązania technicznego, przez wdrożenie w produkcji, po spełnienie wymagań niezbędnych do oznakowania CE ich szyb zespolonych z wyrównywaniem ciśnienia.
