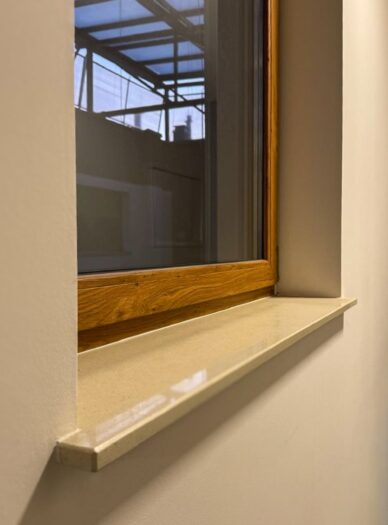

Z pozoru wszystko wygląda prawidłowo: nowoczesne okno, szczelna stolarka, starannie wykonane elewacja i wykończenie wnętrza. A jednak przy podłodze wciąż czuć chłód, a w pobliżu okna pojawia się nieprzyjemny przewiew. Źródła problemu często nie trzeba szukać daleko. Jednym z najbardziej newralgicznych miejsc całej przegrody jest przestrzeń, w której okno łączy się z parapetem i murem.
To właśnie w strefie podokiennej mogą powstawać mostki termiczne, lokalne nieszczelności i miejsca intensywnego przenikania ciepła. Szczególnie problematyczne jest tradycyjne osadzenie parapetu bezpośrednio na murze, bez odpowiedniej warstwy izolacyjnej. Rozwiązaniem jest zastosowanie tzw. ciepłego parapetu, czyli specjalistycznej warstwy izolacyjno-konstrukcyjnej montowanej pod właściwym parapetem. Choć po zakończeniu prac pozostaje niewidoczny, jego znaczenie dla parametrów całej strefy okiennej jest bardzo duże.
Parapet to nie tylko element wykończeniowy

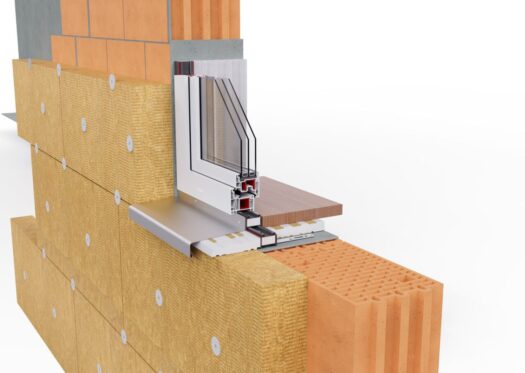

Ciepły parapet bywa mylony z parapetem wewnętrznym lub zewnętrznym, który pełni przede wszystkim funkcję użytkową i estetyczną. Tymczasem są to dwa zupełnie różne elementy. Kamień, drewno, kompozyt czy inne materiały wykorzystane do wykonania widocznego parapetu nie rozwiązują same w sobie problemu izolacyjności miejsca jego połączenia z oknem i murem. Ciepły parapet tworzy pod właściwym parapetem izolującą, uszczelniającą i stabilną warstwę, która ogranicza przenikanie chłodu oraz poprawia warunki pracy stolarki.
– Tworzy on izolującą i uszczelniającą warstwę pod parapetami końcowymi – zarówno od wewnątrz, jak i od zewnątrz. Inwestor może więc swobodnie dobrać parapety wykończeniowe, a ciepły parapet zapewnia stabilność konstrukcji, właściwą izolacyjność, akustykę i ochronę przed przewiewami, stanowiąc techniczną podstawę prawidłowego montażu stolarki – mówi Sebastian Kruszelnicki z firmy MAAG Polska.
Mostek termiczny może zaczynać się właśnie pod oknem
Strefa podokienna należy do szczególnie wrażliwych fragmentów przegrody. Jeżeli pod parapetem – zwłaszcza wykonanym z materiału o wysokim przewodnictwie cieplnym, takiego jak kamień czy metal – zabraknie odpowiedniej warstwy izolacyjnej, droga dla przepływu ciepła z wnętrza budynku na zewnątrz pozostaje stosunkowo łatwa. Problem może dotyczyć również parapetów wykonanych z materiałów uznawanych za cieplejsze. Sam drewniany parapet nie eliminuje bowiem ryzyka powstania mostka termicznego, jeśli miejsce, w którym parapet zachodzi pod okno, pozostaje niewłaściwie zaizolowane.
– Obraz takiej sytuacji dobrze pokazuje termografia budynków. Na zdjęciach termowizyjnych obszary o niższej temperaturze najczęściej są widoczne właśnie w dolnej części okna, w miejscu styku ramy, muru i parapetu. To sygnał, że ciągłość izolacji w tej strefie wymaga szczególnej uwagi. W rozwiązaniach MAAG Polska stosowany jest m.in. polistyren ekstrudowany XPS o współczynniku przewodzenia ciepła λ ≤ 0,033 W/(m·K). Zastosowanie takiej warstwy pozwala uzyskać współczynnik przenikania ciepła w całej strefie podokiennej na poziomie około U = 0,11 W/(m²·K). Nawet jeśli parapet jest drewniany i sam w sobie cieplejszy, to brak izolacji w miejscu, gdzie zachodzi pod okno, nadal powoduje przenikanie chłodu. Ciepły parapet eliminuje ten problem dzięki wykorzystaniu materiałów o bardzo niskim współczynniku przewodzenia ciepła, takich jak XPS λ ≤ 0,033 W/(m·K) – wyjaśnia ekspert MAAG Polska.
Dlaczego „wieje”, skoro okno jest zamknięte?
Odczuwalny chłód przy oknie nie zawsze oznacza problem z samą szybą czy ramą. Użytkownik nie widzi przecież mostka termicznego – odczuwa jego konsekwencje. „Ciągnie zimno”, „wieje spod okna”, „przy zamkniętym oknie nadal czuć przeciąg” – takie określenia mogą wskazywać na lokalne problemy ze szczelnością w strefie podokiennej. Ciepły parapet pozwala stworzyć w tym miejscu ciągłą i szczelną warstwę, ograniczającą niekontrolowany przepływ powietrza oraz poprawiającą komfort cieplny pomieszczenia.
Nie jest to jednak jedyna korzyść. Odpowiednio wykonana strefa podokienna ma znaczenie również dla akustyki. Miejsce połączenia okna z murem może stanowić potencjalną drogę przenikania dźwięków. Warstwa XPS oraz odpowiednio zaprojektowane elementy konstrukcyjne mogą ograniczać transmisję hałasu, dzięki czemu dolna część przegrody nie staje się jej słabym punktem pod względem izolacyjności akustycznej.
Izolacja musi również utrzymać ciężar okna
Współczesna stolarka okienna coraz częściej oznacza duże przeszklenia, wielokomorowe profile i ciężkie pakiety szybowe. Konstrukcje mogą ważyć setki kilogramów, dlatego materiał zastosowany pod oknem musi nie tylko izolować, lecz także zapewniać odpowiednią stabilność i nośność. Z tego względu w systemach ciepłych parapetów stosuje się polistyren ekstrudowany XPS, uzupełniany o odpowiednie elementy konstrukcyjne. Materiał ten charakteryzuje się m.in. odpornością na wilgoć i procesy starzeniowe oraz dobrymi właściwościami mechanicznymi.
W rozwiązaniu MAAGtherm® Profil zastosowano dodatkowy rdzeń konstrukcyjny, który – zgodnie z danymi producenta – zapewnia nośność od 556 do 834 kg na każde 100 mm długości. Pozwala to na bezpieczne podparcie również ciężkich konstrukcji okiennych.
– Ciepły parapet musi być materiałem stabilnym i odpornym na obciążenia. Optymalnym materiałem okazuje się polistyren ekstrudowany XPS. Ma on wytrzymałość rzędu 700 kPa, nie ulega deformacji, jest odporny na wilgoć, pleśń i procesy starzeniowe, a przy tym pozostaje łatwy w obróbce. Nowoczesny system ciepłych parapetów, wykorzystujący dodatkowo rdzeń konstrukcyjny, taki jak MAAGtherm® Profil, umożliwiający bezpieczne podparcie również bardzo ciężkich konstrukcji okiennych, łączy więc funkcję izolacyjną z konstrukcyjną – wskazuje ekspert firmy MAAG Polska.
System ciepłego parapetu nie jest przy tym pojedynczym kawałkiem materiału umieszczonym pod oknem. W jego skład wchodzą również odpowiednio dobrane systemy uszczelnień, piana PU oraz elementy konstrukcyjne odpowiadające za szczelność i właściwe przenoszenie obciążeń. Całość tworzy rozwiązanie, które jednocześnie izoluje, uszczelnia i stabilizuje newralgiczną strefę okienną.
Ciepły parapet nie musi kończyć się pod parapetem
W przypadku standardowych okien szczególne znaczenie ma izolacja dolnej części konstrukcji. Jednak przy dużych przeszkleniach czy drzwiach balkonowych konieczne może być zapewnienie ciągłości izolacji również w pozostałych miejscach styku stolarki z konstrukcją budynku.
Dotyczy to m.in. systemów podnoszono-przesuwnych HS oraz dużych, ciężkich zestawów okiennych. W takich realizacjach każda przerwa w izolacji może osłabiać szczelność i ciągłość całej obudowy.
Dlatego rozwiązania stosowane w nowoczesnym budownictwie mogą obejmować cały obwód okna. Przykładem jest MAAGtherm® Sill 360°, który pozwala na wykonanie izolacji pod parapetem wewnętrznym i zewnętrznym, a także po bokach oraz w obrębie nadproża.
– W takich przypadkach można zastosować wariant pełnoobwodowy, taki jak MAAGtherm® Sill 360°, obejmujący izolację z każdej strony ramy okiennej – pod parapetami wewnętrznymi i zewnętrznymi, po bokach oraz w nadprożu. W takim ujęciu ciepły parapet przestaje być pojedynczym elementem, a staje się integralną częścią energetycznie szczelnej obudowy całego okna – dodaje ekspert z firmy MAAG Polska.
Mały detal, duże znaczenie
Właściwie zaprojektowana strefa podokienna wpływa na kilka parametrów jednocześnie. Odpowiednia izolacja ogranicza powstawanie mostków termicznych, zmniejsza ryzyko przewiewów i przeciągów, wspiera izolacyjność akustyczną, a jednocześnie zapewnia stabilne podparcie stolarki. W efekcie okno może pracować zgodnie z założonymi parametrami, a użytkownik zyskuje bardziej stabilną temperaturę w pobliżu podłogi i większy komfort cieplny.
– Dlatego odpowiedź na pytanie „skąd ten chłód?” nie zawsze znajduje się w samym oknie. Czasem trzeba spojrzeć kilkanaście centymetrów niżej – dokładnie tam, gdzie zaczyna się parapet. W nowoczesnym budownictwie, w którym liczą się zarówno parametry techniczne, jak i rosnące koszty energii, ciepły parapet – taki jak MAAGtherm® Sill – przestaje być opcją dodatkową, a staje się technicznym standardem i nieodłącznym elementem profesjonalnego montażu stolarki – podsumowuje ekspert firmy MAAG Polska.
